流体力学综合实验装置

流体力学综合实验装置
[名称]:流体力学综合实验装置
[规格型号]:DB-LLZ
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

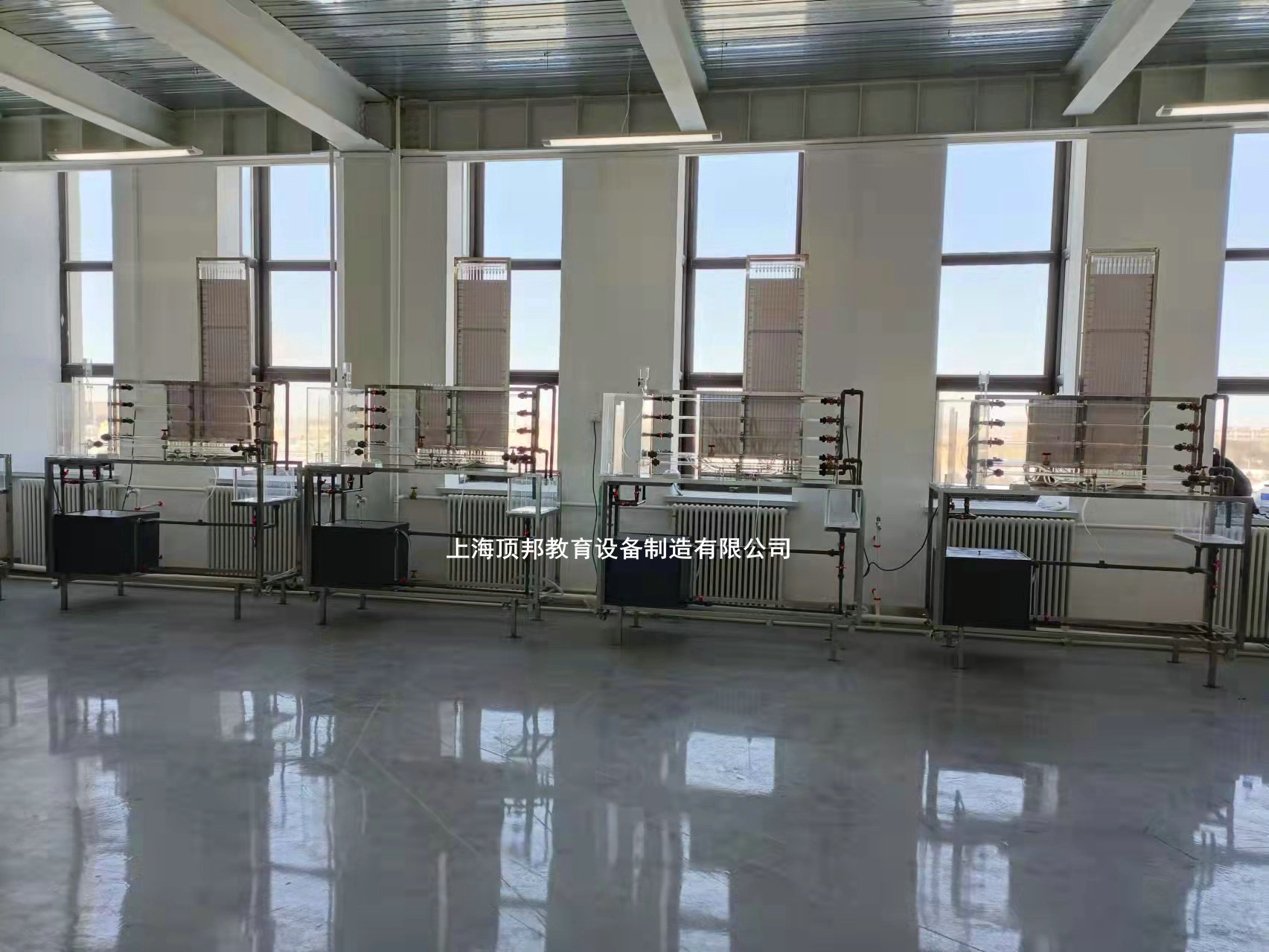

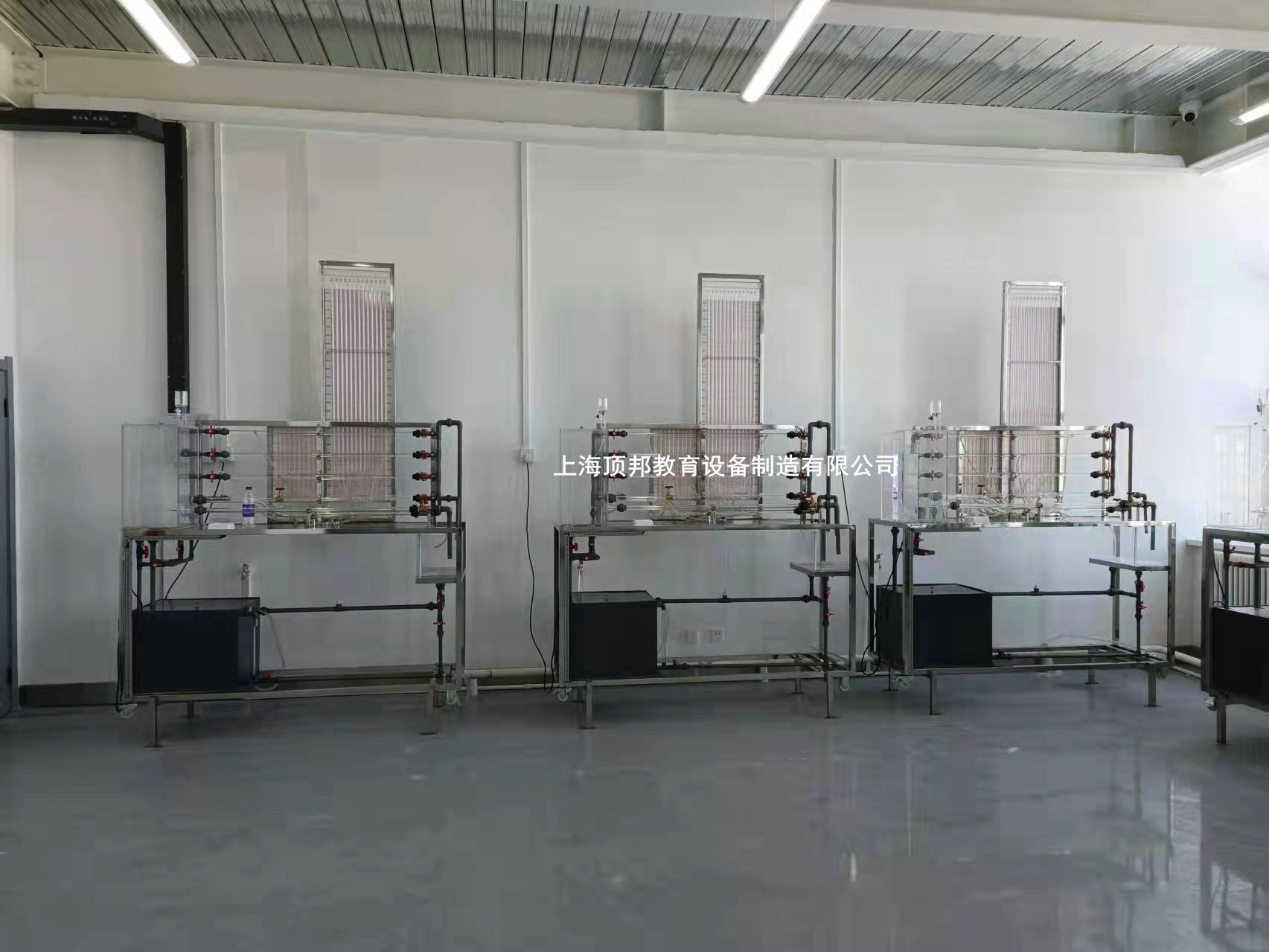

 流体力学综合实验装置
设备特点:
1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理,一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。
3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
4、装置设计可360度观察,实现全方位教学与实验。
实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

主要配置:
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。
3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。
4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。
5、局部阻力管:总长1100mm、内径Φ14mm和Φ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。
6、实验流量Q=0~18 L/min,毕托管实验流速:100~200cm/s,最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
8、静音环保型水泵:扬程:12m,流量:15L/min,功率:120W。
9、计量槽:容积10L透明有机玻璃制作,带计量刻度。
10、实验水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。
11、蓄水箱:容积约100L,PVC板焊制而成。
12、实验所用的流体-水为全循环使用设计,充分节约水资源。
13、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
14、外形尺寸:1600×550×2000mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
