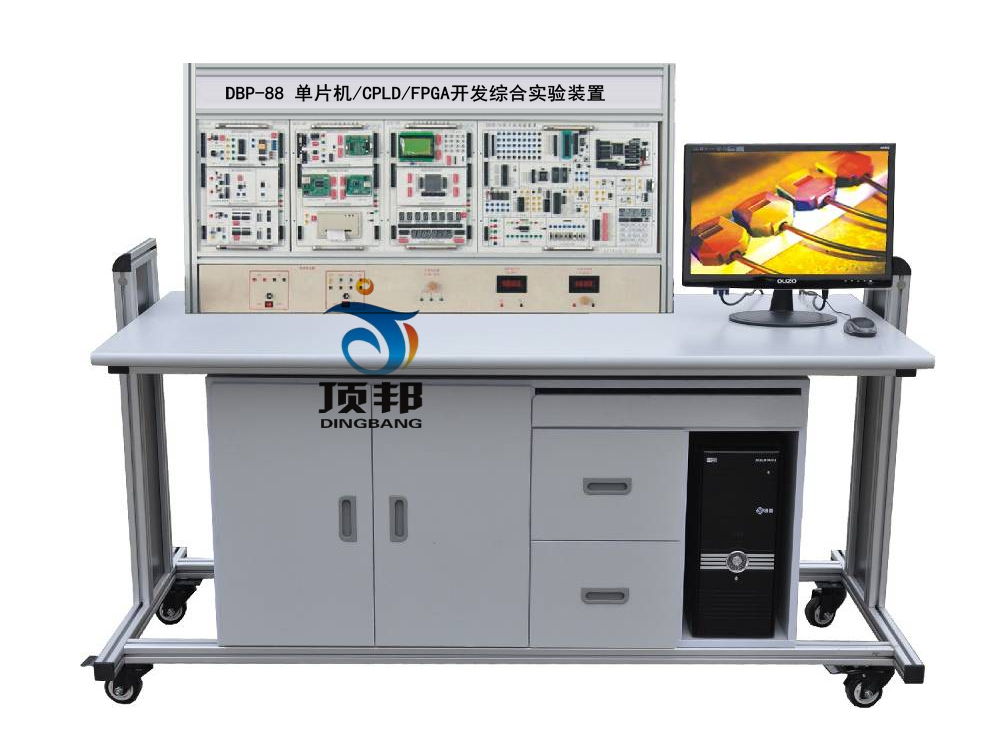

[名称]:单片机/CPLD/FPGA开发综合实验装置
[规格型号]:DBP-88
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、产品概述
DBP-88单片机/CPLD/FPGA综合实训装置适合高职院校、职业学校的《单片机原理与应用》,《EDA电子设计自动化》,《VHDL硬件描述语言》等课程的教学实训。通过本装置可完成单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通讯等实训,配备有专业的硬件仿真器、ISP在线下载器,并提供完善的实验例程,是各大中专院校、职业学校单片机教学、课程设计以及科研开发的理想设备。实训内容包括MCS-51单片机基础应用能力训练、综合应用能力训练。
二、装置特点
仿真器:系统标配有USB接口51仿真器。51仿真器是目前同行业功能完整,性能稳定,技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容, 可使用汇编和C语言进行编程。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三CPU设计,采用仿真芯片+监控芯片+USB芯片结构,在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。下载仿真通讯急速115200BPS,也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。
ISP在线下载:实验系统配有ISP在线下载接口,并标配USB接口下载电缆线,可直接烧录AT89S5X单片机和AVR单片机。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
采用接口电路模块化、CPU开发式结构,所用I/O口和资源全部引出开放;外围模块完全独立开放,学生可以对各个应用接口电路进行单独实训,也可以组合多个应用接口电路进行综合应用实训。
提供了丰富的接口电路,如开关输入/输出、阵列式键盘、LED显示、液晶显示、A/D转换、D/A转换、RS232通信、RS485通信、电机控制、温度采集,红外收发等,这些单片机接口电路涵盖了MCU的各个领域。
可提供我公司数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。
创新实验平台需配套USB接口数据采集卡,16组数字量输入、16组数字量输出,带驱动模块;
上位软件需能够带有丰富的互动性。软件在电脑屏幕上可构建虚拟环境,再现工业现场中的各种复杂场景。
仿真软件窗口有虚拟环境仿真区、输入输出端显示区,下位机进行操作时上位机软件可以实时做出反应;
软件必须为简体中文版界面,方便操作;
标配USB-blaster下载电缆:
支持ALTERA 公司全系列器件,绝对全系列。
CPLD:MAX3000、MAX7000、MAX9000 和MAXII 等 FPGA:Stratix、StratixII、StratxIII、Cyclone、CycloneII、CycloneIII、CycloneIV、ACEX1K、APEX20K 和FLEX10K等。主动串行配置器件:EPCS1、EPCS4、EPCS16、EPCS64等增强配置器件:EPC1、EPC4 等。
支持三种下载模式:AS、PS和JTAG;
支持与Nios II 嵌入式软核处理器的通信和在系统调试,Rev.C最新版固件!;
速度快:比常用的并口下载线ByteBlasterII快6倍;
必须:目前笔记本电脑几乎已经淘汰了并口,所以常用得ByteblasterMV和ByteblasterII下载线都已经不能在笔记本上使用,所以对于笔记本用户来说,选用USB下载线即是方便,更是必须。
完全兼容ALTERA USB Blaster ,使用方法、功能和性能都和ALTERA原厂下载线一致。
支持WindowsXP, Windows7(32bit/64bit),Windows10(32bit/64bit)系统,USB 2.0 接口;
支持Quartus II 版本6.0及其以上版本(目前最新的是Quartus II13.0).
三、技术性能
输入电源:单相三线220V±10%  50HZ,配置漏电保护开关
工作环境:温度-10℃~+50℃  相对湿度<85%(25℃)  海拔<4000m
绝缘电阻:大于3MΩ
装机容量:小于0.5Kva
外形尺寸:135cm×60cm×140cm,以产品实物为准。
安全保护:具有漏电保护装置,安全符合国家标准。
四、实训装置基本配置及功能
(一)控制屏
控制屏为全铝合金框架结构,提供单相固定220V交流电源,带有指示灯指示。并装有单相漏保开关,控制电子部分挂箱电源。
提供三组单相电源插座面板,可提供给外部仪器设备(如示波器等)接插电源。
提供直流电源:+5V(5A)、-5V(1A)、+12V(1A)、-12V(1A)各一组。
单片机实训挂箱有DP-51、DP-600、DP-700,具体模块配置如下表:


输入接口单次脉冲源接口电路单片机最小应用系统
八位逻辑电平(开关输入)串行转换并行接口
时钟发生器并行转换串行接口
查询式键盘74LS138译码器接口
阵列式键盘扩展输入74LS245接口
拨码开关扩展输出74LS273接口
两路直流可调电源8279键盘显示接口
输出接口十六位逻辑电平显示I2C总线接口
串行静态显示看门狗接口
动态扫描显示8155并行扩展接口
16*16点阵显示8255并行扩展接口
双色点阵显示8253定时器/计数器扩展接口
128*64液晶显示8251异步串行通讯扩展接口
继电器控制PCF8563实时时钟
音频驱动、蜂鸣器驱动语音录放(含麦克风)
逻辑笔显示光耦隔离模块
数据转换串行A/D转换接口存储器
接口芯片
93C46串行EEPROM
串行D/A转换接口27512并行EEPROM
并行A/D转换接口62256数据存储器RAM
并行D/A转换接口AT24C02串行EEPROM
MC14433转换接口常用外设温度传感器及温度控制
F/V转换接口红外收发
V/F转换接口直流电机驱动(实物)
通信接口RS-232通信接口四相步进电机驱动(实物)
RS-485通信接口PWM脉宽调制
功能模块计数器/频率计电路,液晶显示应用电路汽车信号灯/交通灯模拟
信号源方波、三角波、正弦波


EDA(CDPL/FPGA)挂箱模块配置
EP4CE6E22C8N适配卡:Altera公司250000门FPGA/SOPC器件,带配置芯片:EPCS16(16Mbits)
底板配置:

1128*64 LCD液晶显示模块13EDA/SOPC核心板模块接口
2时钟信号模块14TLC5620串行DA转换模块
3DC:0~5V可调电压模块15VGA模块
48位LED数码管显示模块16TLC549串行AD转换模块
516位LED发光二极管显示模块17RS232串口通讯模块
6步进电机模块18蜂鸣器模块
7直流电机模块19继电器模块
8PS/2键盘鼠标模块2016*16点阵模块
9实验模块扩展区218位按钮开关模块
10创新实验平台模块228位拨码开关模块
11ADC 0809并行AD转换模块23单脉冲模块
12DAC 0832并行DA转换模块244*4矩阵键盘模块
实训桌
实训桌上部为铝合金框架结构,控制屏为铝面板腐蚀。下部为铁质双层亚光密纹喷塑结构,桌面为防火高密度板,结构坚固,造型美观大方,桌子左右各设有一个抽屉。
五、实验项目
(一)软件实训:
清零程序
拼字程序
数据排序实验
无符号双字节快速乘法子程序
多分支程序
拆字程序
数据区传送子程序
查找相同数据个数
多分支程序
电脑时钟实验
硬件模块实训:
P1口亮灯实
P1口转弯灯实验
P3.3口输入,P1口输出实验
工业顺序控制实验
8255 A、B、C口输出方波实验
8255 PA口控制PB口
8255控制交通灯
简单I/O扩展实验
并行ADC 0809转换实验
并行DAC 0832转换实验
串行A/D TLC549转换实验
串行10位D/A TLC5615转换实验
MC14433并行A/D转换实验
8279键盘显示实验
I2C储存卡读写实验
语音芯片ISD173控制实验(录音)
语音芯片ISD1730控制实验(放音)
继电器控制实验
步进电机控制
8253方波实验
小直流电机调速实验
双色LED点阵实验
16*16 LED点阵显示实验
128*64 LCD液晶显示实验
8250可编程异步通讯接口实验
8251可编程通讯接口实验
单片机RS232/485串行发送实验
单片机RS232/485串行接收实验
DS18B20单总线温度测量实验
红外线遥控收发实验
PCF8563  I?C日历时钟实验
MAX813看门狗实验
PWM脉宽调制实验
74LS164串并转换
74LS165并串转换
AT24C02  I2C总线存储器读写实验
串行存储芯片93C46读写实验
电子音乐演奏实验
LM331 F/V转换实验
LM331 V/F转换实验
8位静态显示器实验
6位动态显示器实验
光耦隔离模块实验
模拟十字路口交通灯实验
CAN总线通讯接口实验(选配)
以太网TCP/IP协议接口实验(选配)
USB2.0通讯接口实验(选配)
CPLD/FPGA实验项目
七人表决器
格雷码变换电路
BCD码加法器
四位全加器
英语字母显示电路
四位并行乘法器
设计基本触发器
设计74LS160计数器功能模块
正负脉宽数控调制信号发生器
序列检测器
四位移位乘法器
ADC0809并行A/D转换实验
DAC0832并行D/A转换实验
步进电机控制实验
16*16 LED点阵显示实验
4*4矩阵键盘实验
时钟显示实验
128*64 LCD液晶显示实验
VGA彩条信号发生器
硬件电子琴电路实验
RS232串口通讯实验
PS/2 键盘接口逻辑设计
TLC5620串行D/A转换实验
TLC549串行A/D转换实验
数控式创新实验平台实验
机器人扫地雷实验
刀库捷径选择实验
四层电梯实验
四级传送带实验
邮件分拣实验
水塔水位控制实验
交流电机Y/△起动开环控制实验
交通信号灯实验
步进电机实验
舞台灯实验
LED显示实验
液体混合装置实验
八通道逻辑分析实验
温度压力实验
连线自检实验
