伯努利实验装置

伯努利实验装置
[名称]:伯努利实验装置
[规格型号]:DB-BNL
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

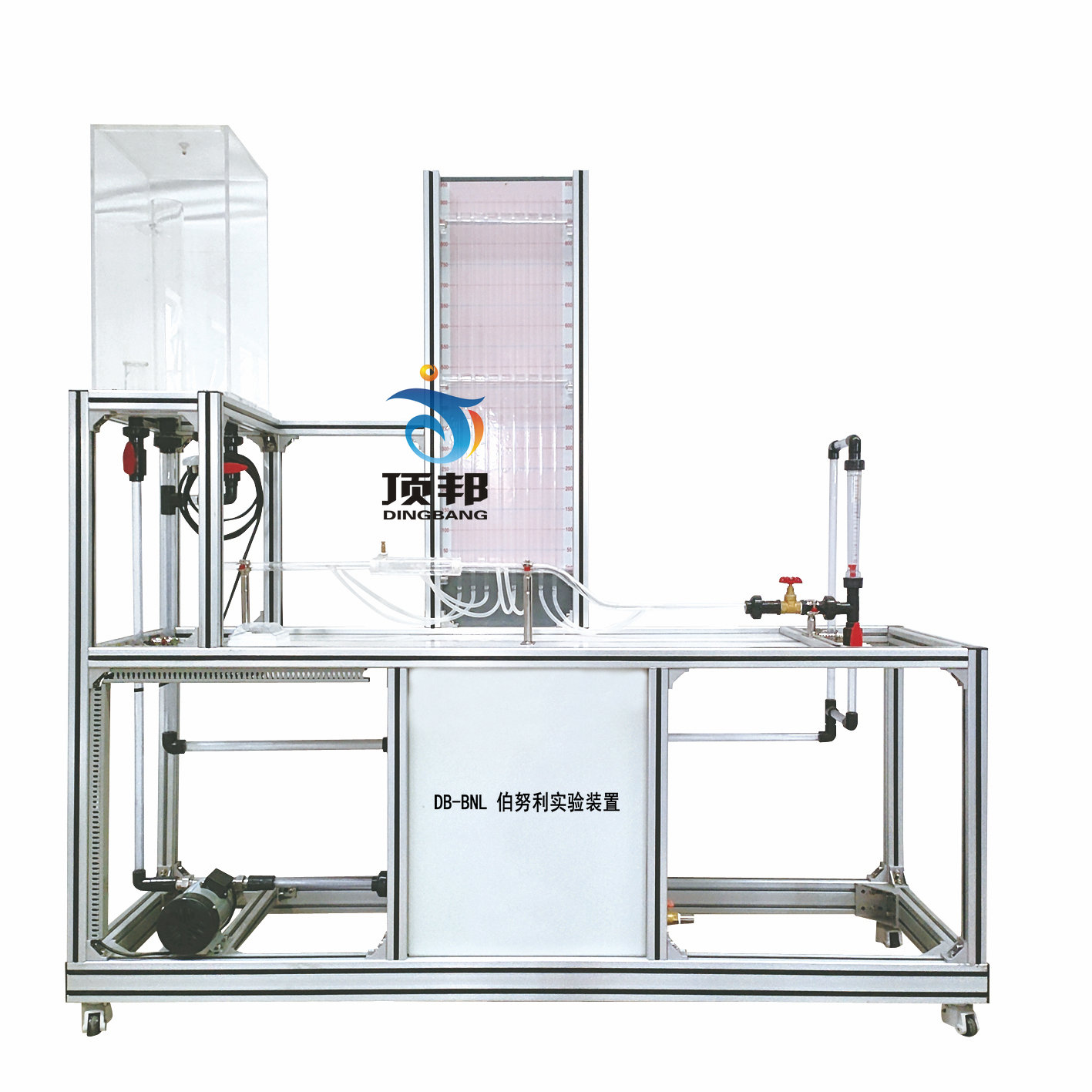

DB-BNL 伯努利实验装置
伯努利实验装置

分    项 说      明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置可定性验证流体在流动过程中的机械能转化;可验证流体连续性方程,测定直管阻力及测定点速度。
5、装置设计可360度观察,实现全方位教学与实验。
装置功能

1、测定分析流体流经不同位置(管径、高度)稳定界面时的压力变化情况。
2、了解流体在管内流动时,流体阻力的表现形式。
3、演示分析毕托管的工作原理。
4、观察分析流体流经不稳定界面(突扩和突缩)时的压力变化情况。
5、可根据柏努利方程分析直管沿程阻力及局部阻力的测定原理。
设计参数 压力范围:10~800 mmH2O。液体流量:200~2000 L/h;常温、常压操作。
公用设施



水:装置自带不锈钢水槽,实验时经离心泵进入实验导管并循环使用。
电:电压AC220V,功率200W,标准单相三线制。
实验物料:清洁自来水。
主要设备 1、优质有机玻璃实验管,上装实验逐渐增大和逐渐缩小导管内径d=14-30mm 。高达23个测压点,管内最大流量可达2000 L/h。
2、演示板:表面喷塑铝板,配水平坐标线。优质有机玻璃测压管,可测定分析各测压点的压力变化情况。304不锈钢低位槽,容积:80L。
3、优质有机玻璃循环水箱:容积≥90 L。
4、磁力循环泵:功率260W,最大流量1m3/h,扬程12 m。
5、液体转子流量计:240~2000 L/h。
6、管路:透明材质,壁厚≥2.5mm。
7、额定电压:220V,总功率:0.5kW,质量:约100 kg。
8、外形尺寸:2000×580×2000mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
9、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理
念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
压力(差) U型管 U型管压差计
中心速度 毕托管 液柱高度
液体流量 转子流量计 流量计就地显示 管路出口闸阀(手动)
