雷诺实验装置

雷诺实验装置
[名称]:雷诺实验装置
[规格型号]:DB-LN
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

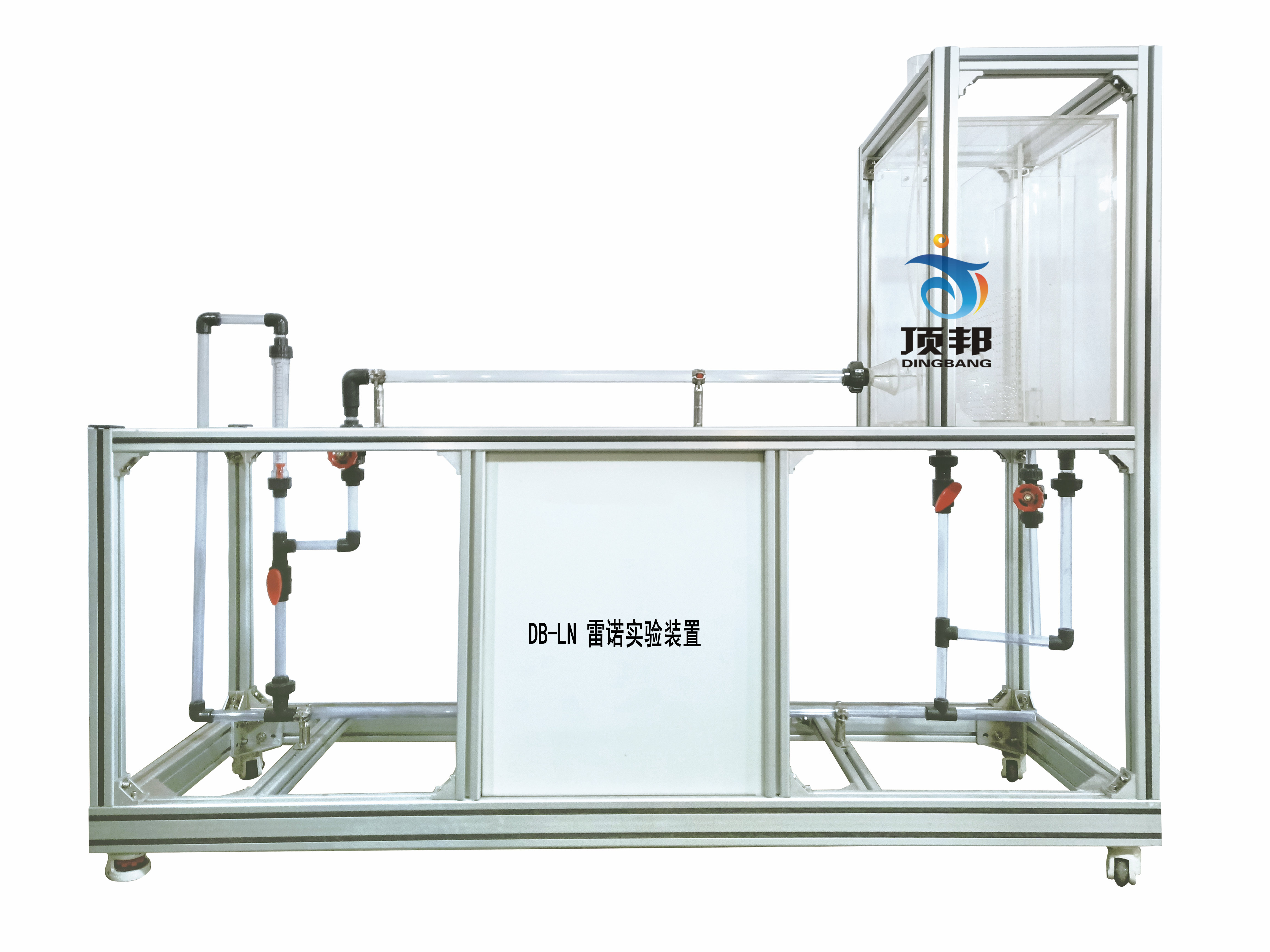

DB-LN 雷诺实验装置

雷诺实验装置



分    项 说      明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象,具有良好的实验效果。
5、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。
2、演示长距离层流流线情况。
3、可测取临界Re数。
4、演示层流底层状况;
5、演示层流与湍流的速度分布。
设计参数 雷诺数:570~5700。液体流量:40~400L/h。常温、常压操作。
公用设施 水:需自来水提供实验用水,实验过程中消耗自来水。
电:无
药品:水溶性红墨水。
实验物料:自来水。
主要设备 1、液体转子流量计:40~400 L/h。
2、高位稳流水箱:容积≥55 L,优质有机玻璃材质,可视溢流及稳液位设计,能自动放净。
3、实验演示管段:优质有机玻璃材质,内径d=20mm,有效观察段长度1200 mm。
4、进口稳流段:φ110~φ35 mm,铜质喇叭状整流管。
5、管路:透明材质,壁厚≥2.5mm。
6、外形尺寸:1800×550×1700mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
7、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理
念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生
工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
液体温度 玻璃温度计 温度就地显示 温度计
液体流量 转子流量计 流量计就地显示 管路出口闸阀(手动)
