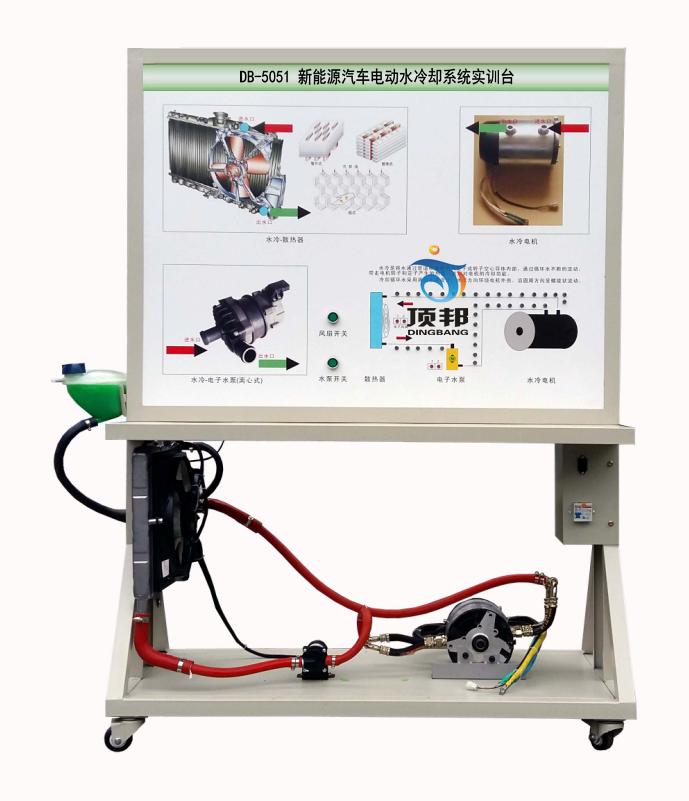

新能源汽车电动水冷却系统实训台

新能源汽车电动水冷却系统实训台
[名称]:新能源汽车电动水冷却系统实训台
[规格型号]:DB-5051
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情


新能源汽车电动水冷却系统实训台
一、产品简介
   新能源汽车电动水冷却系统实训台采用新能源汽车动力电池水冷散热系统(ESS)为基础,全面展示了新能源汽车动力电池水冷散热系统的组成结构和工作过程。适用于学校对新能源汽车动力电池水冷散热系统的理论和维修实训的教学需要。
二、功能特点
1.运行演示的新能源汽车动力电池水冷散热系统,充分展示新能源汽车动力电池水冷散热系统的组成结构。
2.操作控制开关,演示新能源汽车动力电池水冷散热系统的工作过程,安装闪烁发光二极管同步展示系统的工作过程。
3.面板采用4mm厚铝塑板,面板UV平板喷绘打印有彩色图板;学员可直观对照图板和实物,认识和分析系统的工作原理。
4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5.设备由立式可移动教学板(带原理面教板)与水平放置平台(安装系统各主要零部件)等构建。
6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
7.配套实训指导书等教学资料,完整讲述工作原理,实训项目,故障设置及分析等要点。
三、技术规格
1.外形尺寸:1500×700×1700mm(长×宽×高)
2.输入电源;交流220V±10% 50Hz
3.工作电源;DC12V
4.工作温度:-40℃~+50℃
5.设备外形尺寸(mm):1500×700×1700mm (长*宽*高)
6.面板外形尺寸(mm):1448×940mm(长*宽)
四、实训实验项目
   1.动力电池水冷散热系统(ESS)结构与原理认知。
   2.动力电池水冷散热系统(ESS)的端子及对应的功能认知与检测。
五、基本配置(每台)
检测控制面板(装有各种检测端子以及彩色电路图)、电子水泵、电池冷却器与付水壶、水管、点火开关、水温传感器/温度信号模拟装置、模拟水冷散热系统控制装置、电子风扇与继电器、电池箱、DC12V装置、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。
