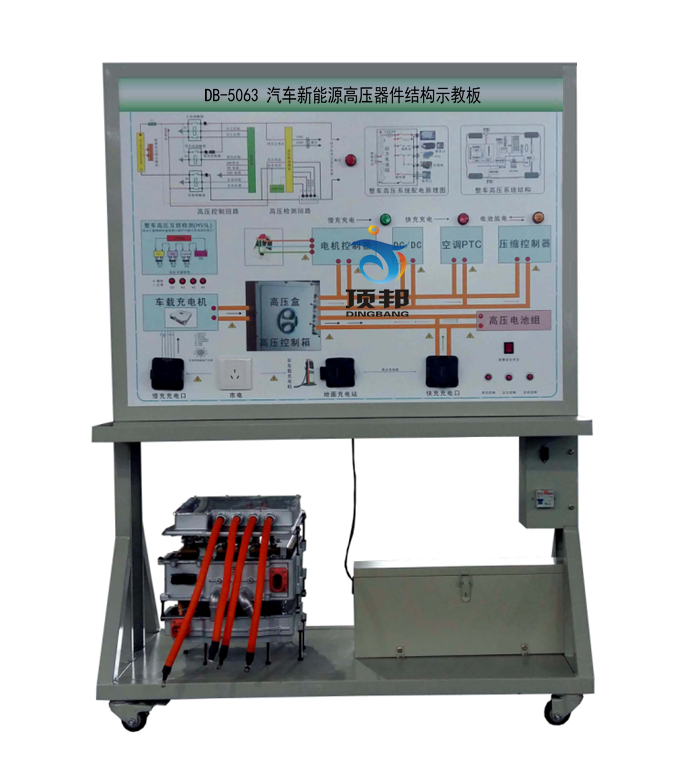

汽车新能源高压器件结构示教板

汽车新能源高压器件结构示教板
[名称]:汽车新能源高压器件结构示教板
[规格型号]:DB-5063
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情



一.产品简介
本汽车新能源高压器件结构示教板采用原车新能源汽车高压真实器件制作,展示新能源汽车高压的结构与工作原理,适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。

二.设备组成
    高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、原理检测面板与结构彩图。

三.功能特点
1.展示高压盒高压器件的组成结构和工作过程;
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;4mm铝塑面板打印有永不褪色的UV平板彩色电路图;学员可直观对照面板资料和高压控制盒的实物,认识和分析高压控制盒的器件和原理;
3.控制台安装有高压控制盒的解剖部件,能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件;
4.系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座;
5.展示高压线路的高压互锁信号的组成结构和工作过程;识别高压线束连接器的端子及对应的功能;
6.实训台面板上安装有双独立线路控制系统的硬件模块;安装有各高压模块的汽车真实接口连接器,这些接口可以训练学生对高压电路的连接。
7. 配套汽车多媒体教学软件(16合一)(投标时需现场演示十分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。
四、技术规格
    外形尺寸(约):1240×650×1700mm(长×宽×高)
    动力电源:24V20ah
    工作电压:24v
    工作温度:-40℃~+50℃
    颜色:7032
    钢管:40*40*3mm
    机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:100*60mm

五、实训实验项目
   1.新能源汽车高压器件认知。
   2.新能源汽车高压器件基本控制原理与工作过程验证实训。
   3.新能源汽车高压器件拆装与安全防护实训。
   4.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
   5.新能源汽车整车高压区认知实训。
   6.新能源汽车高压线路拆装与检测实训。
   7.新能源汽车高压安全系统拆装与检测、维护体验实训。
