建筑群设备间光纤传输系统实验实训装置

建筑群设备间光纤传输系统实验实训装置
[名称]:建筑群设备间光纤传输系统实验实训装置
[规格型号]:DBLY-07
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

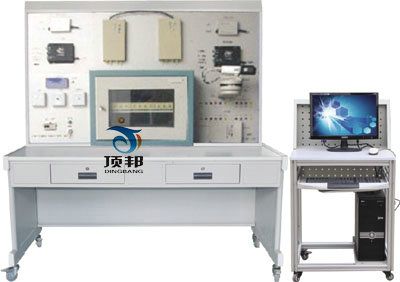

建筑群设备间光纤传输系统实验实训装置



一、设备参数及性能:
1、装置组成:
本系统全部元器件均采用实物,整个实训装置主要由机柜、熔接箱、光端机、收发器、配线箱、偶合器、云台、网控器系统等组成。系统实训功能:能进行光端机的视频和反向数据传输以及收发器的网络传输演示,能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练,能进行光端机和收发器的安装、连接与使用的实验,能进行视频采集卡、解码器、云台和摄像机的连接与操作实验,能进行视频采集卡软件的操作训练,能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。
二、系统技术指标:
1.工作电压:单相三线220V±5%  50Hz
2.整机容量:<100W
3.外型尺寸:150×70×180cm3
4.安全保护:具有漏电自动保护装置
5.故障设置:具有故障设置系统
三、可以做的实训项目
1.光端机传输过程的模拟
2.收发器传输过程的模拟
3.光跳线及光纤传输系统通断的测试
4.测试报告的制作实训项目
5.光纤模块安装操作
6.标准墙柜光纤设备安装操作
7.光纤安装板安装联接操作
8.跳线连接操作
9.各种信息端子与面板的拆装
10.ST、SC和FC端子与光配线架和机柜的拆装
11.熔接盒的拆装
12.视频监控软件的使用方法
13.台镜头控制软件的使用方法
14.故障的判断与处理
15.系统的设计与连接
四、设备技术参数
1.光端机
视频
信号输入/输出:1VP-P
阻抗:75欧
带宽:10Hz—10MHz
信号接口:BNC不平衡
微分增增益(DG):〈1%
微分相位(DP):〈0.70
信噪比(SNR):最大光纤损耗时,最小为67dB
数据
数据接口:RS—232/RS—422/RS485
数据格式;ManchesterBi-bhase
数据速率:RS-232:DC——115.2Kbps  RS—422/485:DC—1.2Mbps
工作模式:单工,半双工或全双工
信号电平:0.25VP-P----10VP-P
电气和机械性能:
独立安装尺寸:194mm长,142mm宽,30mm高
机架安装尺寸:223mm长,133mm宽,25mm高
机架的槽数:1个
连接端子
视频连接:BNC
数据连接:RJ45插座
光学:ST/FC
波长
单模:1310/1500nm WDM
环境指标
工作温度;-40度至+70度
储存温度:-40度至+85度
工作湿度:0度至95%无冷凝
MTBF:>100,00小时
LED状态指示
电源
视频通道指示
数据发射/接收
2、收发器:
支持IEEE802.3u,10BASE-T,100BASE-Txans 100BASE-FX标准;提供1个光纤接头SC,ST;提供1个RJ-45接口。自动协商全双工、半双工模式;自动协商10M,100M速率工作,可自适应(Silver系列)或通过开关设置(Golden系列MDI/MDI-X连接;提供6个指示LEDs。
3、熔接合:
可让学生通近拆装,了解光纤熔接点的结构和布局。
4、云台和摄像机:
通过电脑网络接口,可用鼠标控制云台的上下左右运动和三可镜头的调节。
5、解码器;
可控室内外云台,电动变焦镜头,一体化摄像机,灯光或雨刷。支持RS-485通讯接口,兼容多种控制协议。具有超强的防雷、抗死机性能。
五、设备配置表:

序号 设备配置 型号 数量
1 显示器 24寸 1台
2 光端机 100M 1台
3 收发器   2台
4 配线箱   1个
5 光跳线   9根
6 偶合器   12个
7 光单口   1只
8 数据单口 FC 1只
9 同轴单口 ST 1只
10 数据跳线   2根
11 同轴跳线   2根
12 摄像机   1台
13 变镜头 一体机 1只
14 云台 SW-3030 1个
15 解码器   1台
16 网控器   1个
17 采集卡   1张
18 网络测试仪   1台
19 同轴线   20米
20 电脑   1台
21 总开关   1个
22 实训桌和实训屏架   1套
