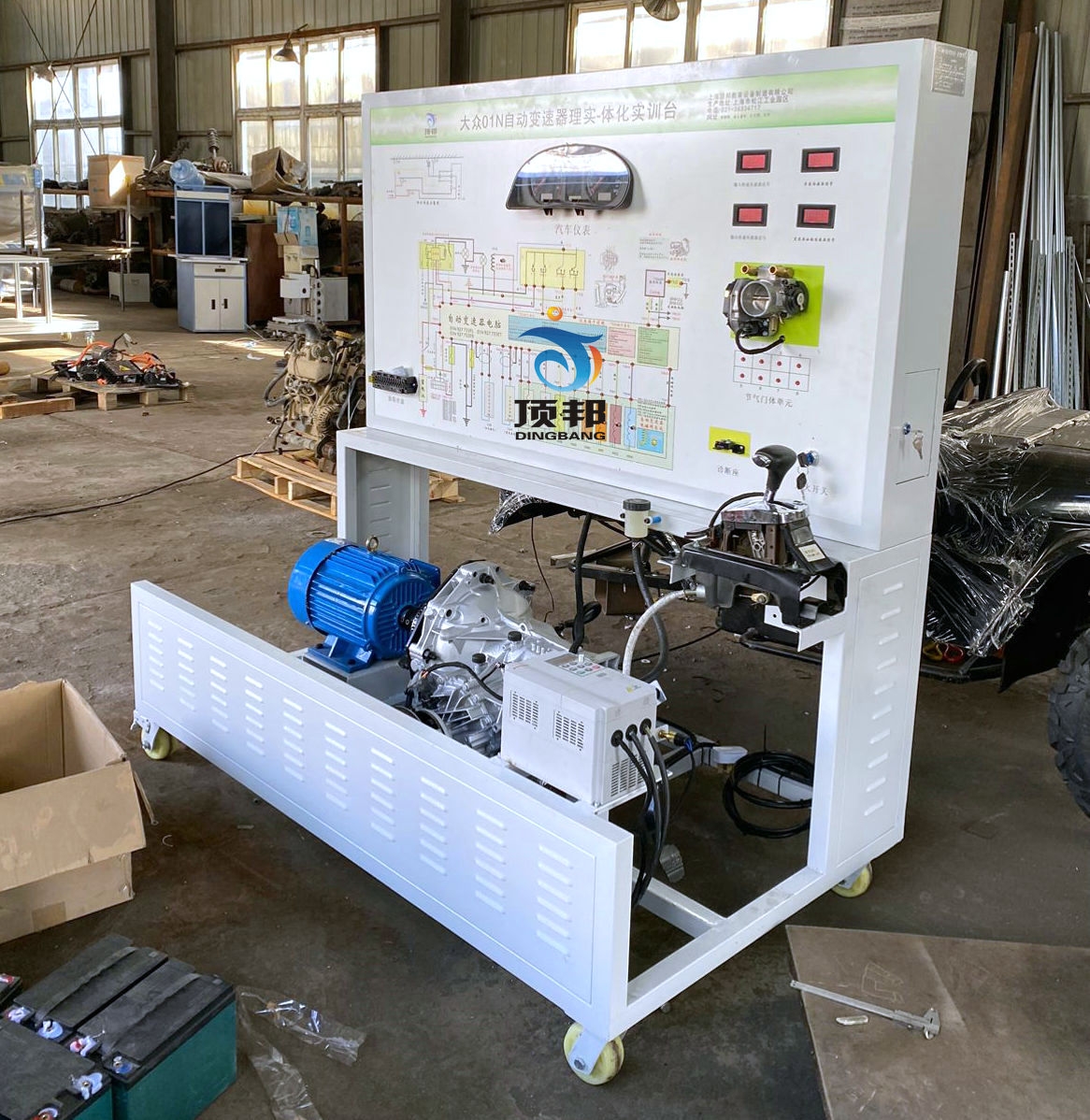

大众帕萨特01N自动变速器实训台
一、功能简介
该大众帕萨特01N自动变速器实训台采用大众帕萨特01N电控自动变速器总成为基础,可调速三相异步电动机做动力源,对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。
适用于各类型学校对自动变速器理论和维修实训的教学需要。

二、功能特点
1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作,充分展示自动变速器的组成结构和工作过程。
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.
3.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定进行加速/减速。

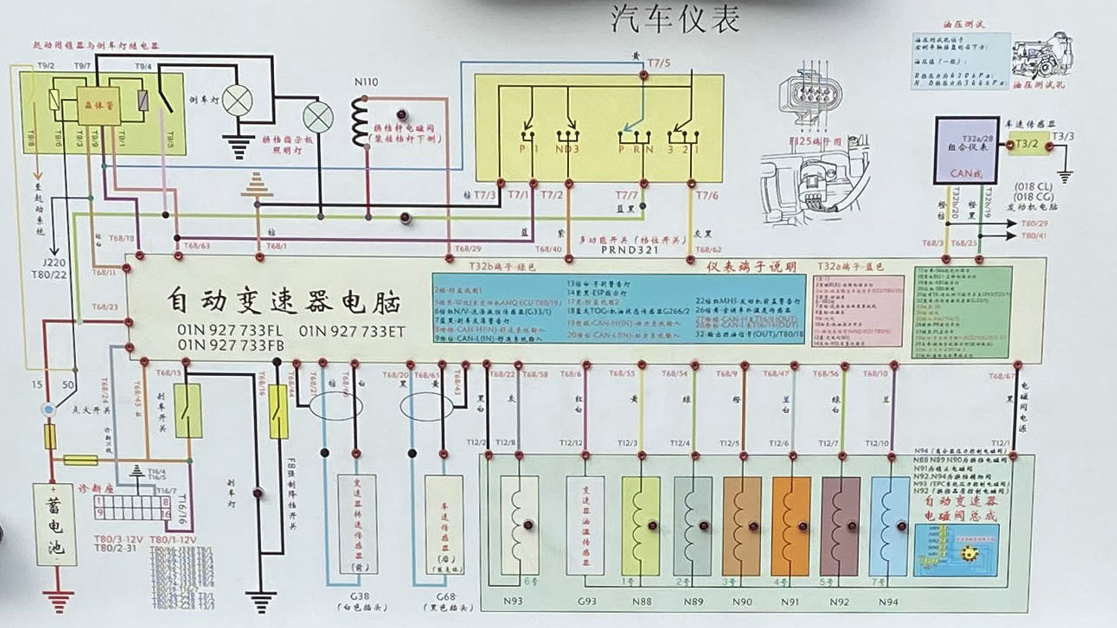

4.实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的UV平板喷绘彩色电路图;学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理。
5.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
8.实训台面板上安装有自动变速器各电磁阀指示灯,实时显示各电磁阀的工作状态。
9.实训台配备有电机防护罩、输出轴防护罩等安全保护装置
10.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格
外形尺寸:1600×900×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
输入电源;交流220V±10% 50Hz
工作电源;直流12V
三相异步电动机:

电 压:AC 380V/660V
电 流:8.2A/4.7A
功 率:4KW/5.5kw
转 速:2880r/min
变频器:
功 率:5.5KW/7.5KW
输 入:AC 3PH 380V±15%
输 出:9A/13A AC3PH 0~380V 0~400Hz
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板柜:1.5mm冷板冲压成形,背面设置维修门;


四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图 1
2 组合仪表   1
3 发动机自动变速器控制电脑(ECU)   1
4 诊断座   1
5 点火开关   1
6 压力表 0-25kg/cm2 1
7 自动变速器总成   1
8 节气门总成   1
9 曲轴传感器及信号盘   1
10 变速器档杆总成   1
11 变速器油散热装置   1
12 三相异步电动机 5.5KW 380V 1
13 变频器 7.5KW 380V 1
14 刹车机构装置   1
15 移动台架(带自锁脚轮装置) 1600×900×1700mm(长×宽×高) 1
16 故障模拟与故障排除装置   1
