数控加工中心考核实训设备

数控加工中心考核实训设备
[名称]:数控加工中心考核实训设备
[规格型号]:DB-06M-3A
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

一、产品概述
数控加工中心考核实训设备是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床/加工中心维修技能实训考核设备,根据机电类行业中数控机床维修技术的特点,并结合数控机床装调维修工的技能鉴定要求,对数控机床电气控制及机械传动进行研究,针对实训教学活动进行了专门设计,包含了数控系统应用、PLC控制、主轴调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训,也适合数控机床装调维修工、车工等工种的考核与鉴定。

二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求,结合数控机床维修技术领域的特点,能让学员在较为真实的环境中进行训练,以锻炼学员的职业能力,提高职业素养。
2.产品结合目前国内数控系统的使用情况,以及数控教学和设备的现状,提供了发那科数控系统,符合目前国内数控教学的现状和特点,为数控教学和实操训练提供支撑。
3.以实际工作任务为载体,根据工作任务开展过程中的特点划分实施环节,分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动,再现典型数控机床电气控制及机械传动的学习领域情境,着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合,包含数控系统应用、PLC控制、主轴调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,培训学员对数控机床装调的基本工具和量具的使用能力,强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1.输入电源:三相四线AC380V~10% 50Hz
2.装置容量:≤8kVA
3.故障考核:16项(智能型)
4、外形尺寸:1370mm×750mm×1800mm(机床实训柜)
5、具有数控加工中心故障诊断维修考核功能,可设置数控机床16个典型的电气故障。考核系统采用智能考核的方式,并具有联网的功能。故障可通过计算机设置,也可在智能考核终端上设置。学生对故障现象进行分析,在考核终端上输入相应的故障代码进行故障排除、自动评分、成绩统计等方便的实训结果评价功能。
四、产品结构和组成

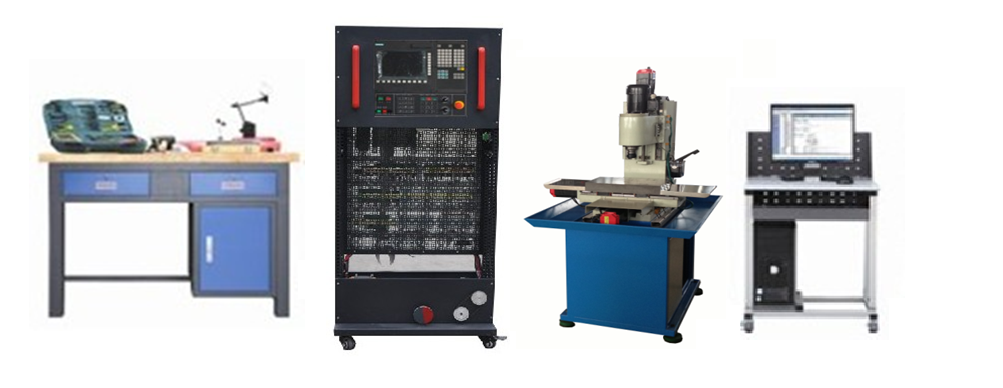

1.系统由机床实训柜、电机等组成。
2.机床实训柜采用铁质亚光密纹喷塑结构,正面下方装有数控系统和操作面板、伺服放大器、PMC练习单元,正面上方安装机床电气电路,器件布局与实际机床厂的模式一致。上面装有交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电气柜底背部还设有变压器和接地端子等。
3.系统采用三相四线AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
4.数控系统采用发那科厂家的主流数控系统,能满足不同类型机床的实训教学。
5.X、Y、Z轴由交流伺服电机驱动,主轴由FANUC伺服调速控制。
6. PMC练习单元具有输入、输出、能模拟斗笠式和圆盘式刀库控制、主轴换档等功能。
五、实训项目
1.电路设计、设备安装和电路连接
(1)数控系统的安装、接线
(2)系统启停控制电路的设计与接线
(3)主轴调速系统的电路设计、伺服主轴的安装与接线
(4)交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
(5)冷却控制系统的电路设计、器件安装与接线
(6)急停、限位控制回路的设计与接线
(7)手摇脉冲发生器的接线
2.数控机床的功能调试
(1)数控系统的基本操作
(2)数控系统基本参数的设置与调试
(3)数控系统进给轴参数设置与调试
(4)数控系统主轴参数设置与调试
(5)放大器参数设置与调试
(6)主轴参数设置与调试
3.数控机床的程序编制与模拟加工
(1)数控加工中心编程
(2)数控加工中心模拟加工
4.数控机床的PMC练习
(1)数控加工中心基本PMC编程及控制
(2)数控加工中心斗笠式刀库PMC编程及控制
(3)数控加工中心圆盘式刀库PMC编程及控制
(4)数控加工中心主轴换档PMC编程及控制
六、系统配置

序号 名 称 主要部件、器件及规格 数量 备注
1 机床实训柜 1370mm×750mm×1800mm 1
2 数控系统 FANUC 0I MATE MD 1 8.4吋彩屏
3 伺服放大器 FANUCβiSVSP20/20/40-7.5 1
4 伺服电机 FANUC βiS4/4000 3
5 主轴电机 FANUC βiI3/10000 1
6 IO单元 A02B-0309-C001 1
7 电子手轮 手摇脉冲发生器(带轴选、倍率) 1
8 电器元件 漏电保护器、断路器、交流接触器、继电器、传感器、连接线等 1
9 PMC练习模块 96/64点 1
10 电气控制电路图 含故障点 1
11 用户手册 FANUC 0I –MATE-D 3
12 维修手册 FANUC 0I –MATE-D 1
13 参数说明 FANUC 0I –MATE-D 1
14 连接说明书 FANUC 0I –MATE-D 1
15 实验指导书   1
16 智能考核系统模块 含软件与硬件 1
17 交流接触器 CJ20-12 1 正泰
18 开关电源 S-350-24 1 台湾明纬
19 带漏电断路器 DZ47LE-32-16A 1 正泰
