太阳能实验箱

太阳能实验箱
[名称]:太阳能实验箱
[规格型号]:DB-TYN20
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

太阳能教学实验箱" src="https://www.0671.com/uploads/allimg/191110/0923214911-0.png" style="padding: 0px; margin: 0px; border: none; width: 600px; height: 693px;" />

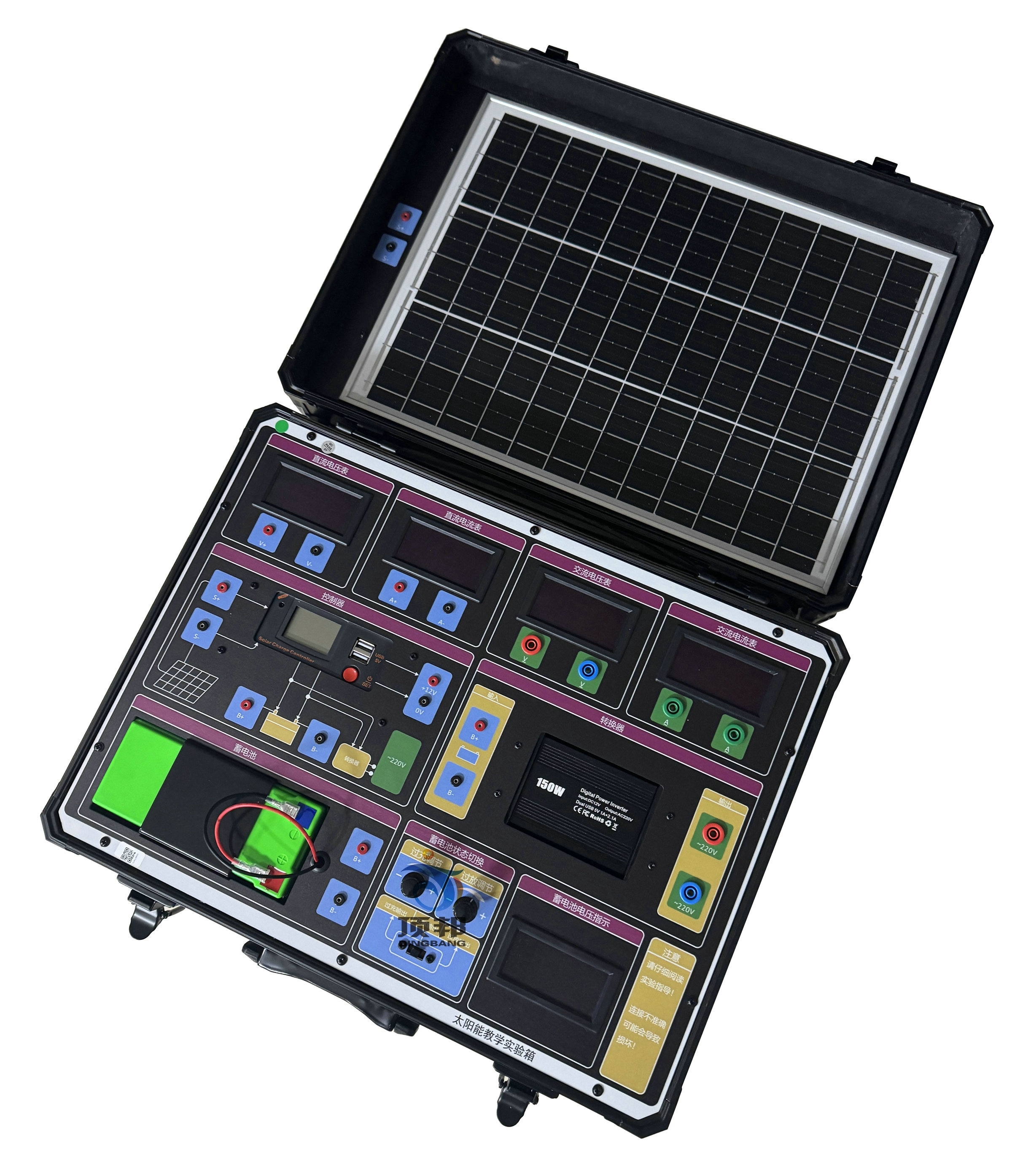

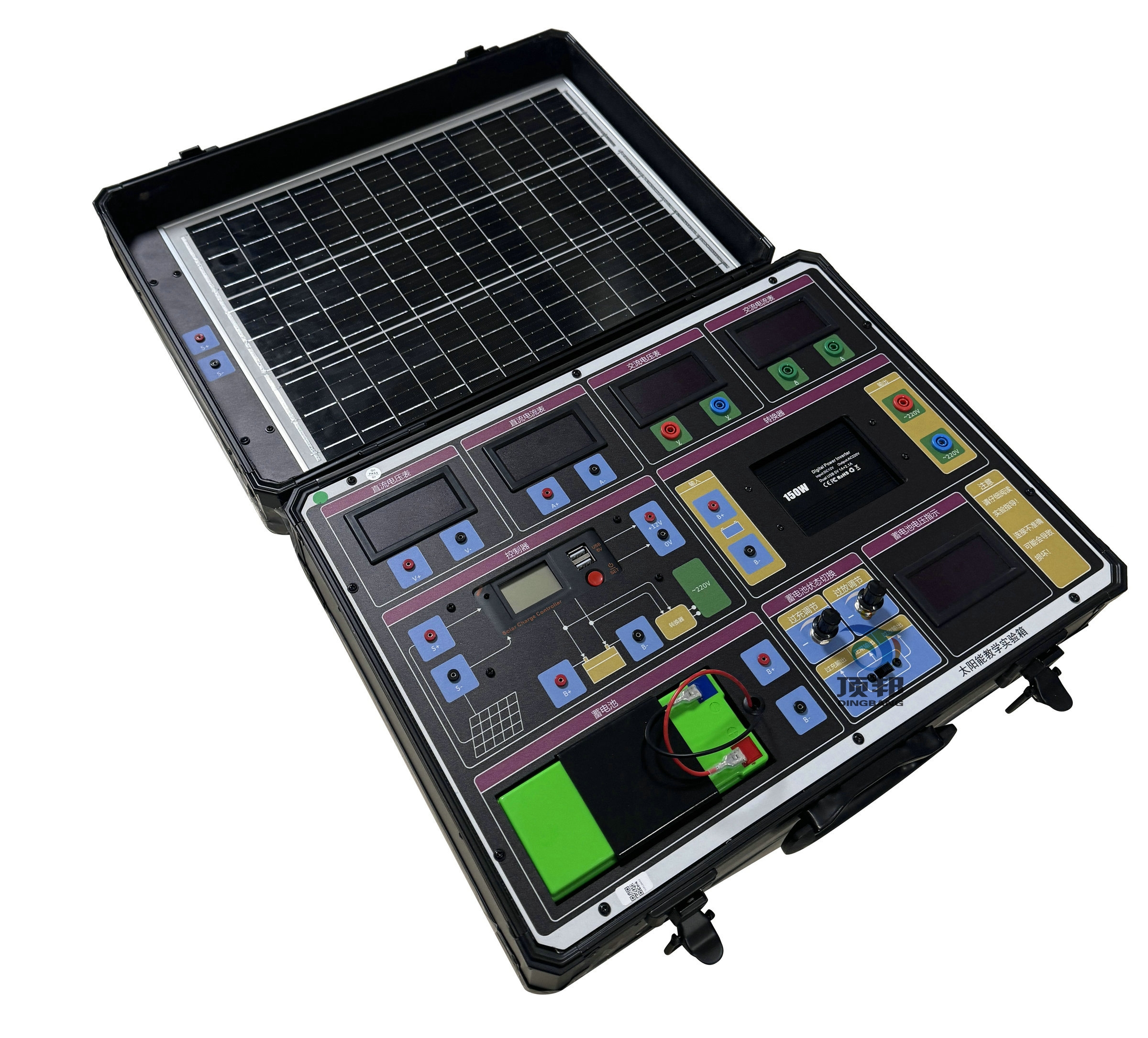

DB-TYN20 太阳能实验箱是面向职业院校实验教学需求研制,帮助学生理解太阳能光伏发电原理,学习太阳能光电转换的实际工程应用。
本系统是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。

一、产品介绍:
DB-TYN20 太阳能实验箱是面向职业院校实验教学需求研制,帮助学生理解太阳能光伏发电原理,学习太阳能光电转换的实际工程应用。
二、装置功能
本系统是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。
三、技术参数
1、太阳能电池组件:

Pm 10W
Vmp 18.0V
Imp 0.56A
Voc 22.30
Isc 0.60A
2、蓄电池容量:12V/7AH(干性)
3、太阳能控制器
额定输出电压、电流:12V/2A;
蓄电池过充保护:14.40±0.2V,恢复13.8±0.2V
蓄电池过放保护:10.80±0.2V,恢复12.5±0.2V
两种输出模式:普通开/关模式、光控开/关模式
4、逆变器
额定输入电压:10~15V
额定输出电压:AC220V±10%,50Hz±3Hz;DC5V
输出波形:正弦波
额定输出功率:150W
低压关断:9V~10V
过压关断:14.5~15.5
温度保护:≥65℃
转换效率:>90%
保护功能:过载、过压、短路、低压、高温、反接
5、输入电压:AC220V/50Hz
6、工作环境:0℃~40℃,≤85%RH
7. 尺寸:46 CM *35 CM *16CM
8. 重量:约10KG
四、实验内容
1、太阳能电池光伏能量转换实验
2、环境对光伏转换影响实验
3、太阳能电池直接负载实验
4、控制器工作原理实验
5、控制器的过冲保护实验
6、控制器的过放保护实验
7、控制器的两种输出模式实验
8、逆变器的低压保护实验
9、逆变器的过压保护实验
10、逆变器输出实验
11、太阳能光伏系统电器负载实验
12、光伏控制型太阳能系统发电实验
